Austauschsteuerung für Melkanlagen RM-30 .. |
|
|
Parametrierbar mit der Konfigurationssoftware
WELBA „KONSOFT"
|
Austausch-Melkanlagensteuerung
Die Steuerung RM-30 ist als Ersatzsteuerung für Reinigungs-automaten von Melkanlagen vorgesehen. Der Reinigungsablauf lässt sich durch entsprechende Parametrierung auf unterschiedliche Melkanlagen anpassen.
|
|
Die RM-30 ist eine Austauschsteuerung zum Ersatz von
- defekten Zeitschaltwerken / elektr. Steuerungen
- Zeitrelais (Pulsations-Timer)
- mechanischen Thermostaten
- Niveaureglern
- Wahlschaltern 'Melken / Reinigen'
Für den Ersatz von mechanischen Thermostaten ist der optionale Temperaturfühler
TF4A (PT-1000)
erforderlich.
Die Steuerung wurde erfolgreich eingebaut in Reinigungsautomaten der Fabrikate
Westfalia - GEA | Flaco | Etscheid | DeLaval | GM usw.
Die RM-30 kann je nach Ausführung auf verschiedene Arten montiert und betrieben werden. Je nach eingesetzter Variante muss für den Start der Reinigung der im Lieferumfang enthaltene Starttaster oder das separate Bedienteil eingebaut werden. In beiden Fällen hat man den Vorteil der elektronischen Displayanzeige.
|
Melkfunktionen
- Ansteuern der Vakuumpumpe und des Ventils Vakuumerhöhung
- Manueller Start der Milchpumpe zum Entleeren des Sammelbehälters
Reinigungsfunktionen
- Integrierter, vollautomatischer Waschtimer
- Wasserdosierung wahlweise über Zeit oder Niveau regulierbar
- Verschiedene Spülprogramme
- Alle Laufzeiten (Heizung, Pumpe, Waschmittel) separat einstellbar
- Heiztemperatur einstellbar
- Waschmittel-Umschaltung ‘sauer/ alkalisch’ einstellbar
- Automatische Ansteuerung von bis zu zwei Ablassventilen
- Spülschübe zur Erhöhung der Reinigungswirkung einstellbar
- Desinfizieren
- Pausieren der Reinigung nach dem Vorspülen
Zahlreiche Überwachungs-Funktionen
- Waschtemperatur
- Schlauchposition (Reinigungs- bzw. Melkposition) über Sicherheitsschalter
- Fühlerüberwachung
- Niveauüberwachung
- Anzeige aktiver Vorgänge per LED’s
|
|
|
Varianten |
|
|
RM-30 P
- Für konventionelle Anlagen mit Wahlschalter.
Der vorhandene Wahlschalter wird weiter verwendet.
- Die Steuerung wird neben der Anlage an die Wand geschraubt.
- Das Fernbedienteil ist optional verwendbar.
Die RM-30 P hat einen durchsichtigen Plexiglasdeckel. Hierdurch kann auf dem Display der Fortschritt der Reinigung und die Reinigungstemperatur jederzeit abgelesen werden.
Die Programmierung der Austausch-Steuerung kann wahlweise über die 4 Drucktaster der Steuerung erfolgen oder aber komfortabel über die Gratis-Software 'Welba-Konsoft' *.
Das Starten der Reinigung erfolgt über den mitgelieferten Taster mit wasserdichter Schutzkappe. |
|
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - |
Fernbedienteil für die Wandmontage
- Schutz vor Spritzwasser
- Schutz vor Verschmutzung
- Einsparung eines separaten
Schaltkastens |
RM-30 F
- Für den unsichtbaren Einbau in den Reinigungsautomaten (feuchtigkeitsgeschützt)
- Das Fernbedienteil wird
- neben der Anlage an die Wand geschraubt
- oder im Gehäuse des Reinigungsautomaten eingebaut
Die RM-30 F hat ist in einem geschlossenen Kunststoffgehäuse verbaut. Sie ist für den unsichtbaren Einbau im Reinigungs-automaten vorgesehen. Der Start der Reinigung und die weitere Bedienung des Automaten erfolgt über das mitgelieferte Fernbedienteil. Auf dem Display wird der Fortschritt der Reinigung und die Reinigungstemperatur angezeigt.
Die Programmierung der Austausch-Steuerung kann wahlweise über die 4 Drucktaster des Fernbedienteils erfolgen oder aber komfortabel über die Gratis-Software 'Welba-Konsoft'*. |
|
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - |
|
RM-30 R
- Für konventionelle Anlagen mit Wahlschalter.
Der vorhandene Wahlschalter wird weiter verwendet.
- Für den unsichtbaren Einbau in den Reinigungsautomaten (NICHT feuchtigkeitsgeschützt).
- Das Fernbedienteil ist optional verwendbar.
Die RM-30 R entspricht technisch der Variant RM-30 P - jedoch ist sie konzipiert für die Montage auf 35 mm Hutschiene.
Die Programmierung der Austausch-Steuerung kann wahlweise über die 4 Drucktaster der Steuerung erfolgen oder aber komfortabel über die Gratis-Software 'Welba-Konsoft' *.
Das Starten der Reinigung erfolgt über den mitgelieferten Taster mit wasserdichter Schutzkappe. |
|
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - |
|
RM-30 G
Die RM-30 G ist vormontiert in einem großen Schaltkasten IP-65 für die Wandmontage. Der Schaltkasten bietet genügend Platz für den Einbau zusätzlicher Komponenten wie z.B. Schaltschütze oder Motorschutzschalter.
Der Start der Reinigung und die weitere Bedienung des Automaten erfolgt über das eingebaute Bedienteil. Auf dem Display wird der Fortschritt der Reinigung und die Reinigungstemperatur angezeigt.
Die Programmierung der Austausch-Steuerung kann wahlweise über die 4 Drucktaster des Bedienteils erfolgen oder aber komfortabel über die Gratis-Software 'Welba-Konsoft'*.
|
Gehäuse
nach oben |
|
|
Zubehör |
|
|
Kabelsatz 3 m lang (optional)
Für die RM-30 ist optional ein passender Kabelsatz mit vorkonfektionierten Aderendhülsen erhältlich. Mit dem Kabelsatz wird die Verkabelung der Austausch-Steuerung wesentlich vereinfacht und die Einbauzeit enorm gesenkt. |
|
|
Für die komfortable Programmierung ist die Konfigurationssoftware WELBA „KONSOFT" im Lieferunfang enthalten.
Die Software bietet folgende Funktionen:
- Einfache und komfortable Parametrierung
- Anzeigen und drucken der Daten in tabellarischer oder grafischer Form bei angeschlossenem PC
- Software-Update für die Nachrüstung neuer Funktionen (zukunftssicher)
Adapterkabel USB-RS-485-001 (nicht im Lieferumfang enthalten)
Ist erforderlich, um den Pasteurregler mit einem PC zu verbinden. |
Infos
Welba Konsoft
nach oben |
|
|

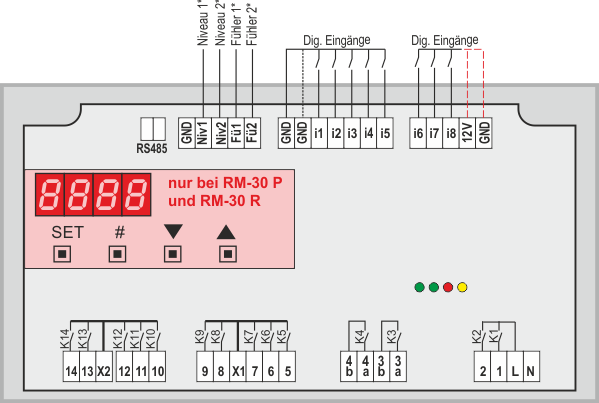

Anschluss |
|
|
|
|
Technische Daten |
|
|
Betriebsspannung
|
110…240V AC, 50/60 Hz |
Relaiskontakte
|
14 Leistungsrelais (Schließer)
unterteilt in 4 Potentialgruppen |
max. Schaltstrom |
14 x 5A AC1 bei 250V AC |
max. Schaltspannung |
250V AC - 50..60 Hz |
Anzeige |
4-stelliges Display, 13 mm |
Anzeigebereich Display |
-999 bis 9999 |
Fühlereingänge |
2x für PT-1000 |
Messbereich |
-10° bis +100°C |
Temperaturauflösung |
0,1°C |
Wassererkennung |
über 2 Elektroden (optional) |
Digitale Eingänge |
8 (über Optokoppler) |
Anschluss |
steckbare Schraubklemmen
für Kabel bis 2,5 mm² |
Schutzart Gehäusefront |
je nach Variante |
Umgebungstemperatur
- Betriebstemperatur
- Lagertemperatur
- max. Feuchte |
0° bis +50°C
-20° bis +70°C
75% (keine Betauung)
|
|
* frei einstellbar |
RS-485 Schnittstelle
für die Verbindung an einen PC mit Welba-Konsoft
über ein USB-RS485-Adapterkabel
Niveaueingänge *
hier können vorhandene Geber angeschlossen werden:
- Niveauelektroden
- externe Schwimmerschalter
- Niveaudruckschalter
Fühlereingänge *
hier können angeschlossen werden:
- vorhandene Thermostate
- neue Temperaturfühler (bei Welba erhältlich)
Digitale Eingänge
z. B. verwendbar für
- Sicherheitsschalter
- Starttaster
- Wahlschaltereingang 'Melken'
- Wahlschaltereingang 'Reinigen'
- etc.
Relais K1 - 14 (in 4 Potentialgruppen unterteilt)
z. B. verwendbar für
- Kaltwasser
- Warmwasser
- alkalisches Reinigungsmittel
- saures Reinigungsmittel
- Heizung
- Ablassventil
- etc.
* Niveau- und Fühlereingänge sind
wahlweise analog oder digital verwendbar
(über Parameter umschaltbar) |
