Pasteurregler MRF-2-PA2


Parametrierbar mit der Konfigurationssoftware
WELBA „KONSOFT"

Der Pasteurregler MRF-2-PA2 dient zur Steuerung von Heizungen, Ventilen, Rührwerksmotoren etc. in Wannenpasteuren. Er steuert Programmabläufe zur Pasteurisierung von Milch, zur Herstellung von Käse, Frischkäse, Quark, Joghurt, etc.

Es lassen sich wahlweise vier vollautomatische Programme auswählen oder den Pasteur manuell betreiben. Die Programme sind frei parametrierbar.

Sowohl die Installation als auch die Bedienung sind sehr einfach gehalten.



Features:

  • Vier vollautomatische Programme (frei definierbar)
  • Temperaturregelung wahlweise über 2-Punkt oder PID
  • Leistungsstufen für unterschiedliche Befüllungen einstellbar
  • frei definierbare Temperaturverläufe
  • Rührwerksaktivitäten je Regelphase frei einstellbar
  • Digitaler Eingang für optionalen Fernstart
  • Fertigmeldung bei Programmende
  • Alarmmeldung bei Fühlerfehler
  • PC-programmierbar über RS-485 Schnittstelle
  • Servicefunktion zum Test von Rührer und Ventilen etc.
  • Temperaturverlauf protokollierbar (über WELBA-Konsoft)
  • Einfache Bedienung über verschiedene Arbeitsebenen

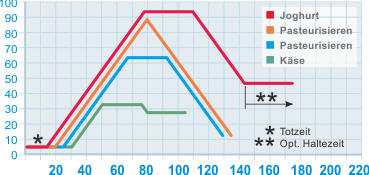

Beispiele Ablaufdiagramme für unterschiedliche Produkte:



Für die komfortable Programmierung ist die Konfigurationssoftware WELBA „KONSOFT" im Lieferunfang enthalten.

Die Software bietet folgende Funktionen:

  • Einfache und komfortable Parametrierung
  • Anzeigen und drucken der Daten in tabellarischer oder grafischer Form bei angeschlossenem PC
  • Software-Update für die Nachrüstung neuer Funktionen (zukunftssicher)






Adapterkabel USB-RS-485-001
(nicht im Lieferumfang enthalten)

Ist erforderlich, um den Pasteurregler mit einem PC zu verbinden.

Infos
Welba Konsoft



















nach oben

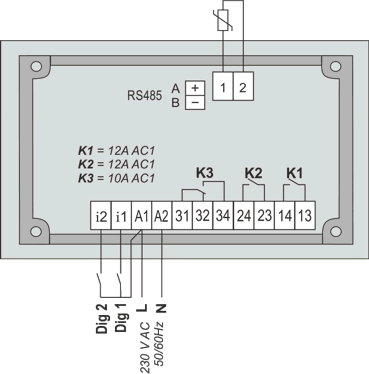

  Anschluss



  Technische Daten

Betriebsspannung

230V AC +/-10%, 50/60 Hz

Relaiskontakte

1 Wechsler, 2 Schließer, potentialfrei

max. Schaltstrom

2 Schließer = 12A AC1 bei 230V
1 Wechsler = 10A AC1 bei 230V

max. Schaltspannung

250V AC - 50..60 Hz

Anzeige

3-stelliges LED-Display, 13 mm

Anzeigebereich Display

-99 bis 999

Schaltzustandsanzeigen

3 mm LED

Temperaturauflösung

0,1°C

Anzahl Fühler

1

Verwendbare Fühler

KTY 81-110
KTY 81-210
PT 100
PT 1000

Messbereich

- KTY 81-110
- KTY 81-210
- PT 100
- PT 1000

(je nach verwendeten Fühler)

-50° bis +150°C
-50° bis +150°C
-99° bis +400°C
-99° bis +400°C

Fühlerkabellänge

2 Meter oder nach Wunsch

Regelverhalten

2-Punkt- / PID-Regelung,
je nach Einstellung

Digitale Eingänge

2 (über Optokoppler)

Schnittstelle

RS485

Gehäuse
- Frontmaß
- Schalttafelausschnitt
- Einbautiefe


68 x 106 mm
56 x 87 mm
47 mm

Schutzart



- Gehäusefront
- Rückseite

Die Steuerung ist auf der Rückseite offen, da es für den Einbau in ein geschlossenes Gehäuse konzipiert ist.

IP 64
IP 00

Elektr. Sicherheit

Schutzklasse II,

Überspannungskat. III, Verschmutzungsgrad I

Bemessungsstoßspannung

1500V

Anschluss

steckbare Schraubklemmen
für Kabel bis 2,5 mm²

Umgebungstemperatur
- Betriebstemperatur
- Lagertemperatur
- max. Feuchte


-10° bis +50°C
-20° bis +70°C
75% (keine Betauung)

Verschmutzungsgrad

Leitende Verschmutzungen dürfen nicht in das Gehäuseinnere gelangen

Technische Änderungen vorbehalten


  Optional

Eine Spritzschutzhaube kann optional zum Schutz der Reglerelektronik innerhalb des Schaltschranks eingesetzt werden.
