2-Punkt Temperaturregler MRF-A








Kundenspezifische Ausführungen Spezielle Kundenwünsche im Hinblick auf Sonderfunktionen oder veränderte Frontlayouts (z.B. mit Ihrem Firmen-zeichen) realisieren wir schnell und preiswert.

Weiterhin informieren wir Sie gerne über bereits vorhandene Varianten der Grundgeräte bzw. über die Möglichkeit einer speziellen Anpassung für Ihre Belange.



Universell konfigurierbarer Temperaturregler im Displaygehäuse (106 x 68 mm) für superflachen Einbau

Einsetzbar als einfacher thermostatischer Temperaturregler bis hin zum komplexen Mehrkanalregler mit digitalen Eingängen etc.

Die Serie ist konzipiert zur Steuerung von Heiz- und Kühlvorgängen in technischen Anlagen und bietet vielfältige Programmiermöglich-keiten zur Steuerung von Kompressoren, Heizelementen, Alarmgebern etc.



Einsetzbar als:

  • Regler mit bis zu 5 frei programmierbaren Relaisausgängen
  • Regler mit 2 Fühlereingängen, zur Differenztemperaturregelung (Raumtemperaturreglung)
  • Regler mit 3 Fühlereingängen, zur Regelung von 3 voneinander unabhängigen Regelkreisen, (wobei diese auch raumtemperatur-geführt werden können).
  • Regler mit bis zu 5 digitalen Eingängen,
    - konfigurierbar z.B. als Störmeldekontakte, die Störungen von Anlagenkomponenten wie Hoch- und Niederdruckpressostaten etc. optisch, akustisch oder per Relaiskontakt weitergeben.
    - konfigurierbar zur Umschaltung zwischen 2 Sollwerten (Tag/Nacht) über einen externen Schalter.
  • Regler mit programmierbarer Tastenbelegung, um z.B. nachgeschaltete Anlagenkomponenten ein- und auszuschalten.
  • Regler mit Temperaturalarm, zur Überwachung einer vordefinierten Temperatur (Fehlermeldung optisch, akustisch oder per Relaiskontakt).



Features:

  • Einfache Bedienung über 3 Arbeitsebenen
  • Automatische Parameterabspeicherung ohne Datenverlust bei Spannungsausfall
  • Sollwert und Hysterese frei einstellbar
  • Hysterese wahlweise einseitig / symmetrisch
  • Schaltzustandsanzeige über LED
  • Sollwert- und Hysteresebegrenzung unten / oben frei einstellbar
  • Heizen-Kühlen umschaltbar
  • Tasten für Soll-Temperaturverstellung verriegelbar
  • Alarmmeldung bei Fühlerbruch / Fühlerkurzschluss
    (Schaltzustand des Relais im Fehlerfall einstellbar)
  • Mindestaktions- und Mindestpausenzeit für das Ausgangsrelais getrennt einstellbar

[zurück]

Anschluss

technische Daten

Fühler

Gehäuse

Infobroschüre

Bedienungsanleitung


  Anschluss

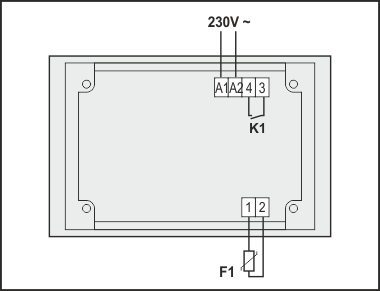

230 V

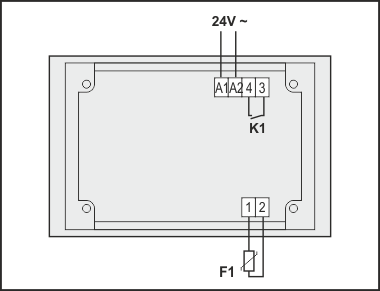

24 V


  Technische Daten


Betriebsspannung

230V AC +/-10%, 50/60 Hz
24V AC +/-10%, 50/60 Hz

Relaiskontakt

1 Schließer

max. Schaltstrom

10 A AC1

max. Schaltspannung

250 V ~

Anzeige

3- oder 4-stelliges LED-Display, 13 mm

Anzeigebereich

-99 bis 999

Anzahl Fühlereingänge

1

einsetzbare Fühler

KTY 81-210 oder PT 100

max. Messbereich
- KTY 81-210
- PT 100 - 2 Leiter
- PT 100 - 3 Leiter


-50° bis +150°C
-99° bis +400°C
-99° bis +400°C

Regelverhalten

Zweipunkt- / Dreipunkregler

Hysterese

0,1 K bis 99,9 K frei einstellbar

Betriebsart

Heizen oder Kühlen umschaltbar

Gehäuse
- Frontmaß
- Schalttafelausschnitt
- Einbautiefe


106 x 68 mm
87 x 56 mm
je nach Ausführung

Schutzart (Gehäusefront)

IP 65

Anschluss

Schraubklemmen

Umgebungstemperatur
- Betriebstemperatur
- Lagertemperatur
- max. Feuchte

0° bis +50°C
-20° bis +70°C
75% (keine Betauung)

Verschmutzungsgrad

Leitende Verschmutzungen dürfen nicht in das Gehäuseinnere gelangen

Überspannungskategorie

Kategorie II


  Optional


Eine Spritzschutzhaube kann optional zum Schutz der Reglerelektronik innerhalb des Schaltschranks eingesetzt werden.
