Betriebsspannung |
230V AC +/-10%, 50/60 Hz |
Relaiskontakte |
2
Leistungsrelais
|
max. Schaltstrom |
K1 = 12A AC1 bei 230V AC
K2 = 10A AC1 bei 230V AC |
max. Schaltspannung |
250 V ~ |
Anzeige |
3-stelliges LED-Display, 13 mm |
Anzeigebereich Display |
-99 bis 999 |
| Schaltzustandsanzeigen
|
3 mm LED
|
Temperaturauflösung |
0,1°C |
Anzahl Fühler
|
1
|
Fühlertyp |
PT-1000 |
Fühlerkabellänge |
2 Meter oder nach Wunsch |
Messbereich Regler |
-20° bis +120°C |
Soll-Temperatur T1*
Soll-Temperatur T2* |
werkseitig eingestellt auf 4 °C
werkseitig eingestellt auf 4 °C |
Regelverhalten
|
Zweipunktregler |
Hysterese* |
0,1 K bis 10 K
(voreingestellt auf 0,7K) |
Digitaler Eingang
|
1 (über Optokoppler)
|
Schnittstelle
|
RS485
|
Rührer
- Ruhezeit (Intervall)*
- Rührzeit*
|
werkseitig eingestellt auf 20 min.
werkseitig eingestellt auf 2 min.
|
Gehäuse
- Frontmaß
- Schalttafelausschnitt
- Einbautiefe
|
68 x 106 mm
56 x 87 mm
38 mm
|
Schutzart
- Gehäusefront
- Rückseite
|
Die Steuerung ist auf der Rückseite offen, da es für den Einbau in ein geschlossenes Gehäuse konzipiert ist.
IP 64
IP 00 |

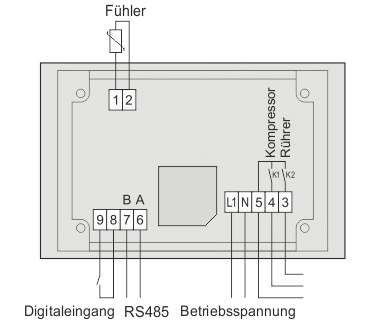

Anschluss |
steckbare Schraubklemmen
für Kabel bis 2,5 mm² |
Umgebungstemperatur
- Betriebstemperatur
- Lagertemperatur
- max. Feuchte |
-10° bis +50°C
-20° bis +70°C
75% (keine Betauung)
|
| Verschmutzungsgrad
|
Leitende Verschmutzungen dürfen nicht in das Gehäuseinnere gelangen
|
* frei einstellbar
Technische Änderungen vorbehalten |
