Literanzeige LA-10


Literanzeige
(Fronttafeleinbau, superflach )

Die Literanzeige dient der Anzeige einer Milchmenge in Milchkühltanks. Die Information über die Menge kann aus unterschiedlichen Quellen stammen:

  • von einer Kühltanksteuerung
    (z.B. WTS300, LE300, GalaKool oder AWE2)
  • vom Gerät selbst - über einen Drucksensor gemessen.
    Selbst ermittelte Werte, werden an der Schnittstelle bereitgestellt.

Mit der SET-Taste kann der Anzeigemodus umgeschaltet werden. Nach ca. 8 Sekunden schaltet das Gerät automatisch zur Literanzeige zurück.

  • Einfache Bedienung über drei Arbeitsebenen
  • Schaltzustandsanzeigen über LED

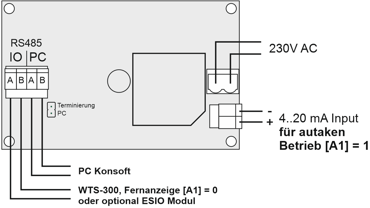

  Anschluss

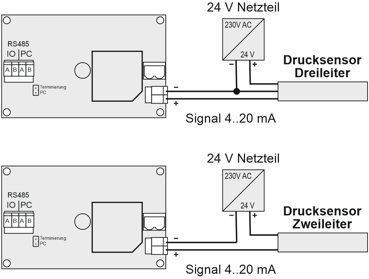

Anschlussbeispiele Drucksensor


  Technische Daten

Betriebsspannung

230V AC +/-10%, 50/60 Hz

Relaiskontakte

2 Schließer

max. Schaltstrom

je 12 A AC1

max. Schaltspannung

250 V ~

Anzeige

3-stelliges LED-Display, 13 mm

Anzeigebereich

-99 bis 999

Gehäuse
- Frontmaß
- Schalttafelausschnitt
- Einbautiefe


68 x 106 mm
56 x 87 mm
45 mm

Schutzart (Gehäusefront)

IP 65

Anschluss

steckbare Klemmleisten

Umgebungstemperatur
- Betriebstemperatur
- Lagertemperatur
- max. Feuchte


0° bis +50°C
-20° bis +70°C
75% (keine Betauung)

* frei einstellbar


  Optional

Eine Spritzschutzhaube kann optional zum Schutz der Reglerelektronik innerhalb des Schaltschranks eingesetzt werden.
