Wandmontagegehäuse WMG 305 / 225-01


Das Wandmontagegehäuse ist konzipiert für den Einbau des Welba-Displaygehäuses FEG 175/106.



Befestigung

Gehäuse für Wandmontage WMG sind mit 4 Befestigungsbohrungen (ø 4 mm) versehen.



Das Gehäuse ist ausgestattet mit

  • 2x PG-Verschraubung M25x1,5
  • 2x PG-Verschraubung M20x1,5
  • 7x PG-Verschraubung M16x1,5
  • 1x PG-Verschraubung M12x1,5
  • 3x Kabeldurchgangstüllen M16
  • 1x Hutschiene 35 mm
  • 4x Befestigung für Gehäusedeckel

Hutschiene und Verschraubungen vormontiert

zurück

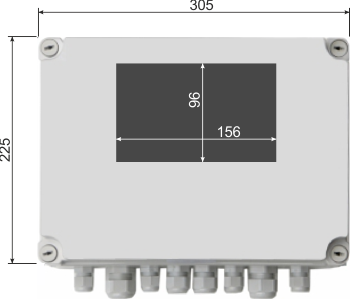

Abmessung




Technische Daten

Frontmaß

305 x 225 mm

Gehäuseausschnitt

156 x 96 mm

Tiefe

125 mm

Befestigung

4 Befestigungsbohrungen ø 4 mm

Schutzart

IP 64
