Displaygehäuse FEG 175/106


Befestigung

  • Dichtring sorgfältig in die vorgesehene Dichtungsnut einlegen.
    Darauf achten, dass die Dichtung nicht verdreht ist!
  • Gehäuse von vorne durch den Schalttafelausschnitt stecken.
  • Halterahmen in der dargestellten Position von hinten aufstecken.
  • Gehäuse mit den mitgelieferten Schrauben befestigen.


zurück




Technische Daten

Frontmaß

175 x 106 mm

Schalttafelausschnitt

156 x 96 mm

Lochabstand

166 x 95 mm

Einbautiefe

je nach Reglermodell

Befestigung

mit Schrauben und Muttern

Schutzart
- Gehäusefront
- Rückseite


- IP 64
- IP 2

Anschlussklemmen

für 2,5 mm² Aderquerschnitt






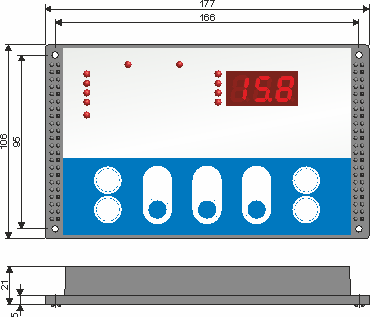

Abmessung



nach oben
